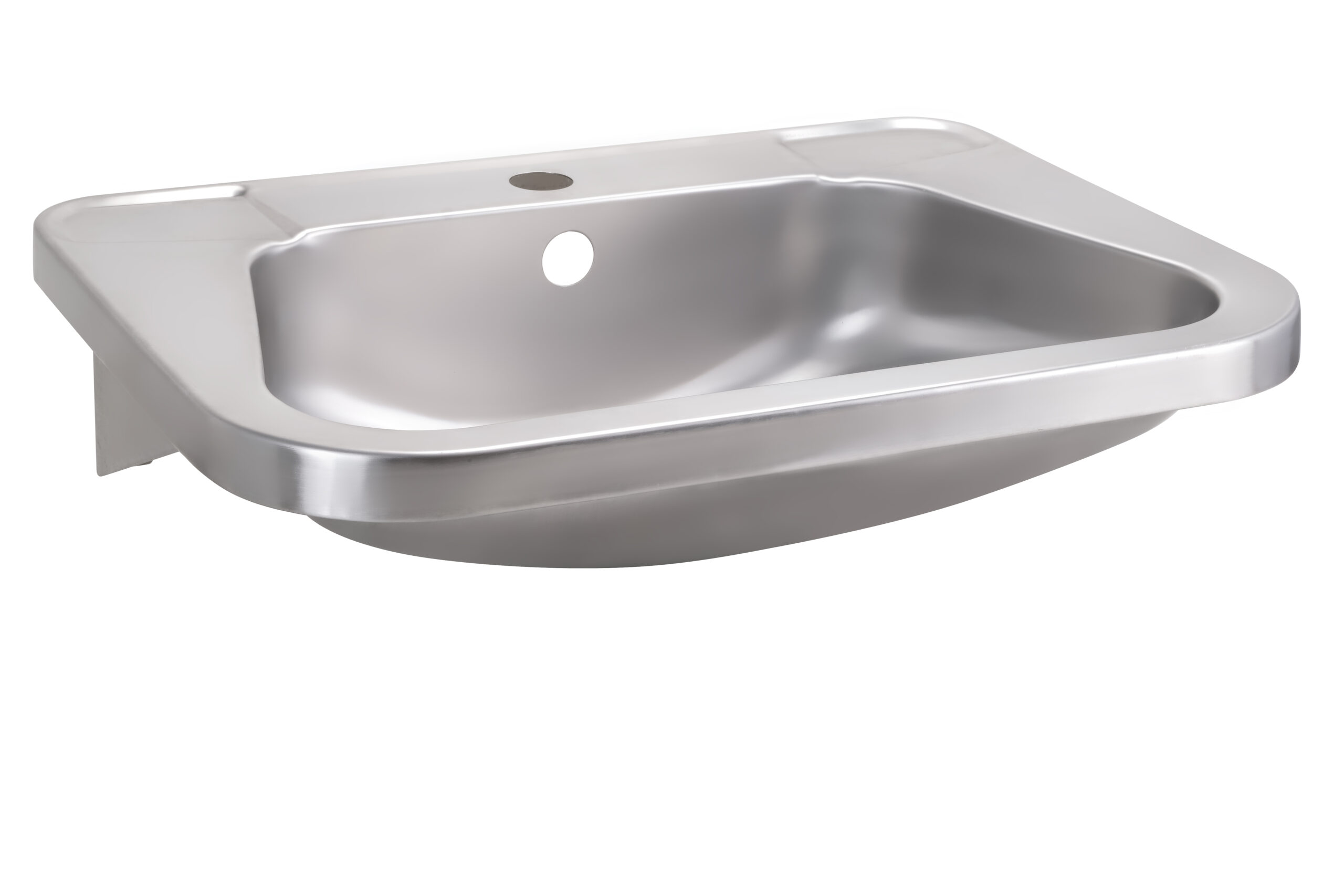

AUM 01 Automatischer Edelstahlwaschtisch
Nerezové umyvadlo AUM 01

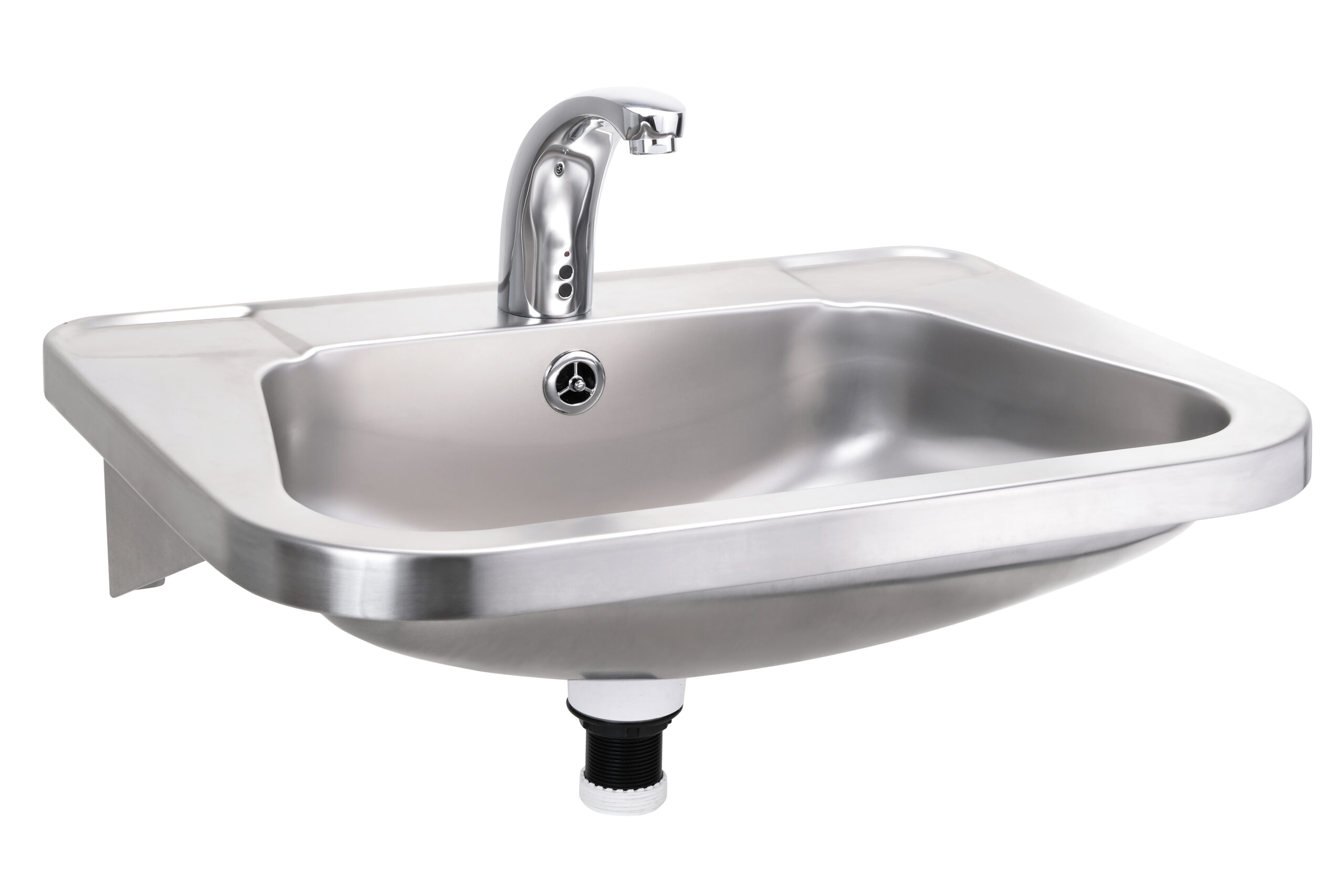

AUM 01 ist ein Edestahl-Waschtisch mit modernem Design und berührungslos gesteuerter Waschtischbatterie. Bei Bewegung der Hände im Waschtisch (Reaktionszone) wird die Wasserzufuhr durch ein elektromagnetisches Ventil geöffnet und bleibt auch für eine bestimmte Zeit nach Entfernen der Hände (Nachlaufzeit) geöffnet. Bei anhaltender Verdeckung des Sensors wird die Wasserzufuhr nach 30 Sekunden unterbrochen.
Waschtisch AUM 01 wird in zwei Varianten für unterschiedliche Stromversorgung hergestellt:
– AUM 01 – automatischer Waschtisch für Wechselstromversorgung 12 V von der Stromquelle ZAC
– AUM 01.B – automatischer Waschtisch für Gleichstromversorgung 6 V aus Batterien der Größe AA, die unter der Abdeckung untergebracht sind – die Waschtischbatterie erfordert keinerlei Versorgung aus externen Stromquellen. Das Programm der Elektronik garantiert, dass die Wasseranschluss nicht geöffnet wird, falls die Kapazität der Batterien nicht zum Schließen des elektromagnetischen Ventils ausreichen würde.
Der Siphon ist nicht im Lieferumfang enthalten.
Die Drucktrennung von Warm- und Kaltwasseranschluss ist gewährleistet.
Der automatische Edelstahl-Waschtisch AUM 01 ist auf Grund seiner Widerstandsfähigkeit gegen Beschädigung vor allem für öffentliche Sanitärbereiche, Verpflegungseinrichtungen, Autobahnraststätten u.Ä. bestimmt, wo er maximale Wassereinsparungen und eine lange Lebensdauer garantiert.
Packungsinhalt
- Edestahl-Waschtisch
- Auslaufrohr
- Elektronik mit Halter zur Aufhängung
- elektromagnetisches Ventil (AUM 01.2 – 2 Stücke)
- Eckventil mit Filter (AUM 01.2, .2B, .TV, . TVB – 2 Stücke)
- T Mischstück – mit Rückschlagklappen (AUM 01.2B)
- Thermoventil mit Rückschlagklappen (AUM 01.TV a .TVB)
- Batteriehalter (AUM 01.B)
- Batterie 1,5 V (AUM 01.B) – 4 Stücke
- Abgedeckter Überfall
- Anschlussschlauch
- Konsolen
- Befestigungsmaterial
| Reichweite des Sensors | 0 - 0,4 m |
| Wasseranschluss | G 1/2“ |
| Wasserdruck | 0,1 – 0,8 MPa (AUM 01.B) |
| 0,1 – 1,0 MPa (AUM 01) | |
| Abfluss | d = 40 mm |
| Nachlaufzeit | 0 – 4 s (eingestellt auf 1 s) |
| Stromversorgung | 12 V, 50 Hz (AUM 01) |
| 6 V DC (AUM 01.B) | |
| Anschlussleistung | 10 VA (AUM 01) |
| 6 VA (AUM 01.1;.TV) | |
| Stromquelle | ZAC 1/20 (max.2 x AUM 01.2; max.3 x AUM 01.1;.TV) |
| ZAC 1/50 (max.5 x AUM 01.2; max.8 x AUM 01.1;.TV) | |
| Batterie AA - 1,5 V (AUM 01.B) - 4 Stücke | |
| Lebensdauer der Batterien | bei 100 Schaltungen täglich ca. 1,5 Jahre |
| Gewicht | 4 kg |
- Wasseranschluss - Tr 1/2“ gemäß Skizze
- Abfluss d = 40 mm
- Anschlusskabel für Stromversorgung 12 V,50 Hz von der Stromquelle ZAC (nicht bei AUM 01.B)
-
- A –
Kaltwasser (AUM 01.2, .2B, .TV, .TVB)
Mischwasser (AUM 01.1, .1B) Rohr G 1/2" Innengewinde
- A –
n
-
- B –
Warmwasser (AUM 01.2, .B2, .TV, .TVB) Rohr G 1/2" Innengewinde
- B –
n
-
- C –
Stromanschluss Kabel CYKY 2x1,5A (AUM 01)
- C –
n
-
- D –
Abfluss (d = 40 mm)
- D –
n
- E –
Reaktionszone
