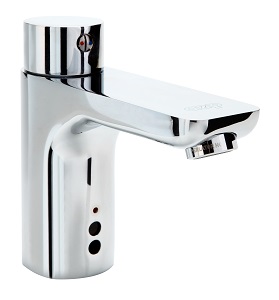

AUM 19 automatische Waschtischbatterie mit oberem Mischventil
AUM 19 ist eine automatische Waschtischbatterie mit Sensorsteuerung, anzuschließen an Kalt- und Warmwasser. Die Wassertemperatur kann der Benutzer mittels eines oben im Batteriekörper integrierten Mischventils regeln.
Bei Handbewegungen über dem Waschbecken (in der Sensorzone unter dem Auslaufrohr) wird die Steuerelektronik aktiviert, dies wird durch Blinken der LED in der Sensoröffnung angezeigt. Das elektromagnetische Ventil öffnet sofort die Wasserzufuhr. Bei Entfernen der Hände aus dem Bereich erlischt die LED, nach Ablauf der eingestellten Nachlaufzeit schließt das elektromagnetische Ventil und unterbricht die Wasserzufuhr. Bei anhaltender Verdeckung des Sensors schließen die Ventile nach 30 Sekunden. Bei Batterieversionen garantiert die Elektronik, dass die elektromagnetischen Ventile nicht öffnen, falls der Energievorrat der Batterien nicht mehr für das Schließen ausreichen würde.
Die Waschtischbatterie AUM 19 wird von einem Netzteil ZAC 12V, 50 Hz gespeist.
Die Version AUM 19.B wird mit 6V-Gleichstrom aus Batterien gespeist, die unter dem Waschbecken angebracht sind.
ZAC – Stromquelle 12 V, 50 Hz
| Reichweite des Sensors | automatische Einstellung |
| Versorgungsspannung | 12 V, 50 Hz ( AUM 19 ) |
| 6 V DC ( AUM 19.B ) | |
| Anschlussleistung | 10 VA |
| Einstellbare Nachlaufzeit | 0 – 4 s ( eingestellt 1 s ) |
| Laufzeit bei Start/Stop-Betrieb | 5 – 100 s, Einstellungsschritt 5 s (werkseitig eingestellt 15 s) |
| Wasserdruck | 1 - 10 Bar ( AUM 19 ) |
| 2 - 8 Bar ( AUM 19.B ) | |
| Durchmesser der Montageöffnung | min. 33 mm, max. 38 mm |
| Empfohlenes Netzteil | ZAC 1/20 ( max. 2x AUM 19 ) |
| ZAC 1/50 ( max. 5x AUM 19 ) | |
| ZAC 1/36L ( max. 3x AUM 19 ) | |
| Batterien – 6 V ( 4x 1,5 V ) ( AUM 19.B ) |
- Wasseranschluss G 1/2"
- Anschlusskabel – 12 V, 50 Hz vom Netzteil ZAC (nicht bei AUM 19.B)
